Beth yw'r math sX o beryn rholio wedi'i groesi? Achlysuron a nodweddion ymgeisio
Mae strwythur y ffa rholio silindgol wedi'i groesi wedi'i rannu'n rhaniad allanol a chylch mewnol yn ei gyfanrwydd; mae'r cylch allanol yn ei gyfanrwydd, rhaniad mewnol a chylch allanol a chylch mewnol i gyd yn dair ffurf, mae'r elfennau rholio yn gofrestryddion silindgol, sy'n 90° yn barhaus i'w gilydd Wedi'u trefnu yn y rasys siâp V, mae'r rholiau wedi'u gwahanu gan byliau. Mae'n caniatáu i un syn gwrthsefyll llwythi amrywiol fel llwyth echel, llwyth radial a foment wrthdroi. Ar yr un pryd, mae'r dimensiynau allanol yn cael eu lleihau, ac mae gan y beryn anhyblygrwydd uchel, cywirdeb cylchdro, a chapasiti llwythi cyfansawdd. Mae'n addas ar gyfer cymalau a chylchdroi rhannau o robotiaid diwydiannol, tabl cylchdro'r canolwr peiriannu, rhan gylchdro'r trin neu, a'r ceisiadau manwl fel cylchdroi meinciau gwaith, peiriannau meddygol, ac offerynnau mesur.

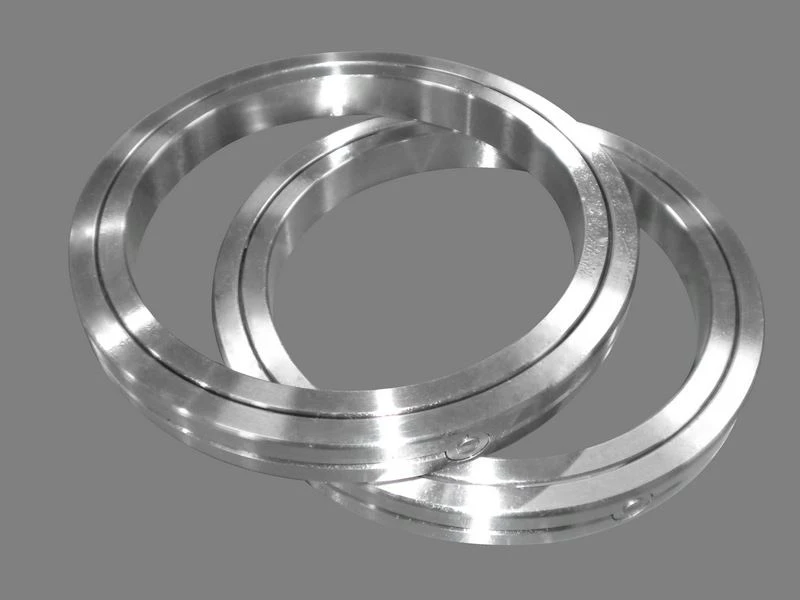

Math SX (cylch mewnol integredig, cylch allanol wedi'i rannu, uwchdun tenau). O dan yr un diamedr siafft, mae gan y math hwn faint traws-adranol llai na math RB. Oherwydd y dyluniad uwchdun, nid oes tyllau mowntio yn y cylch allanol a'r cylch mewnol , Mae angen ei osod gan fflang a sedd gymorth wrth ei osod, sy'n addas ar gyfer ceisiadau lle mae'r cylch mewnol yn cylchdroi.
Mae prif fodelau ffa rholio wedi'u croesi gan SX yn cynnwys:
Model Nifer | Prif ddisensious | Ysgwyddo Uchder | Sylfaenol Llwytho Sgôr echel | Sylfaenol Llwytho Sgôr radis | Pwysau | ||||||||
Mewnol Diamedr | Allanol Diamedr | Rholio Llain Cylch Diamedr | Lled | llwyd Twll | r | de | Di | Ca | Coa | Cr | Cor | Kg | |
D | D | Dp | B/B1 | S | Cymorth KN | Cymorth KN | Cymorth KN | Cymorth KN | |||||
SX011814 | 70 | 90 | 80 | 10 | 1.2 | 0.6 | 79.5 | 80.5 | 18 | 60 | 12 | 30 | 1.R |
SX011818 | 90 | 115 | 102 | 13 | 1.2 | 1 | 101.5 | 102.5 | 26 | 96 | 17 | 47 | 0.4 |
SX011820 | 100 | 125 | 112 | 13 | 1.2 | 1 | 111.5 | 112.5 | 28 | 106 | 18 | 52 | 0.5 |
SX011824 | 120 | 150 | 135 | 16 | 1.5 | 1 | 134.4 | 135.6 | 41 | 153 | 26 | 75 | 0.8 |
SX011828 | 140 | 175 | 157 | 18 | 1.5 | 1.1 | 156.3 | 157.7 | 64 | 237 | 41 | 116 | 1.1 |
SX011832 | 160 | 200 | 180 | 20 | 1.5 | 1.1 | 179.2 | 180.8 | 69 | 272 | 44 | 133 | 1.7 |
SX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 201.2 | 202.8 | 98 | 381 | 63 | 187 | 2.3 |
SX011840 | 200 | 250 | 225 | 24 | 2 | 1.5 | 224.2 | 225.8 | 106 | 425 | 68 | 208 | 3.1 |
SX011848 | 240 | 300 | 270 | 28 | 2 | 2 | 269.2 | 270.8 | 149 | 612 | 95 | 300 | 5.3 |
SX011860 | 300 | 380 | 340 | 38 | 2.5 | 2.1 | 339.2 | 340.8 | 245 | 1027 | 156 | 504 | 12 |
SX011868 | 340 | 420 | 380 | 38 | 2.5 | 2.1 | 379.2 | 380.8 | 265 | 1148 | 167 | 563 | 13.5 |
SX011880 | 400 | 500 | 450 | 46 | 2.5 | 2.5 | 449 | 451 | 385 | 1699 | 244 | 833 | 24 |
SX0118/500 | 500 | 620 | 560 | 56 | 2.5 | 3 | 558.8 | 561.2 | 560 | 2538 | 355 | 1244 | 44 |
