dosbarthiad a mapio offer gêr sbardun
Mae gêr sbardun yn ddull dosbarthu gerau. Fe'i rhennir yn gylchdro gêr awyren a chylchdroi gêr gofod yn ôl lleoliad cymharol fertigol a chyfeiriad dannedd y ddau gerau (p'un a yw'r ddau gylch yn gyfochrog). Yn ôl amodau gwaith y gêr, gellir ei rannu'n drosglwyddiad agored a throsglwyddo Caeedig; dant syth, dant oblique, dant asgwrn penwaig, neu ddant syth, dant crwm yn ôl siâp dannedd gêr neu broffil dannedd

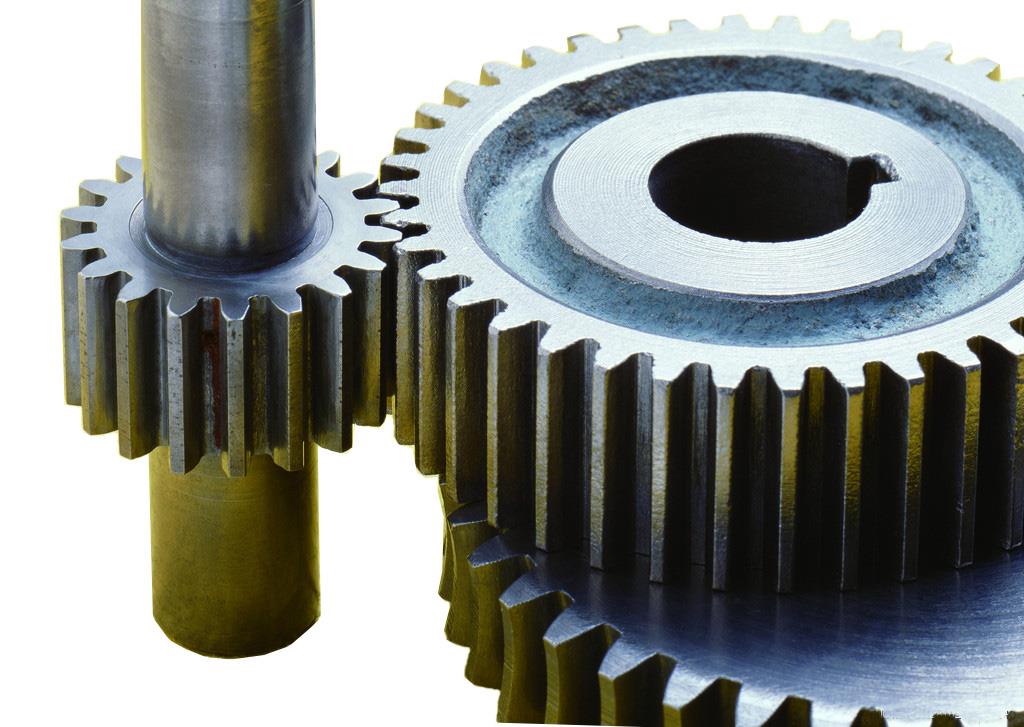

Gêr Spur:
Dull ymgysylltu: rotor allanol, rotor mewnol, gêr a rac
Nodweddion sylfaenol: Mae'r llinell gyswllt proffil dannedd yn llinell syth sy'n gyfochrog â'r hyd. Mae'r ddau broffil dannedd yn mynd i mewn neu'n alinio ar hyd lled y dant ar yr un pryd, sy'n hawdd achosi effaith a sŵn, ac mae'r trosglwyddiad yn wael o ran sefydlogrwydd.
Gerau bevel syth: côn traw, côn mynegeio, côn uchaf, côn gwreiddiau, côn sylfaen, nodweddion sylfaenol: a ddefnyddir i'w drosglwyddo rhwng dwy echel sy'n croestorri, mae'r dannedd yn cael eu dosbarthu ar hyd wyneb y côn, ac mae maint y gêr cychwyn tuag at y brig côn Mae'r cyfeiriad yn crebachu'n raddol
Er mwyn i'r gêr silindrog ongl sgwâr gylchdroi i'r ddau gyfeiriad, mae dau broffil dannedd y dannedd gêr yn cynnwys arwynebau crwm anuniongyrchol gyda'r un siâp a chyfeiriadau cyferbyniol. Enwau a symbolau pob rhan yw: cylch pen dannedd, cylch gwreiddiau dannedd, Slot dannedd, trwch dannedd, traw, modwlws m, mynegeio cylch d, tomen a gwreiddyn, clirio tomen
Dosberthir gerau yn gerau sbardun, gerau helical, gerau asgwrn penwaig, a gerau crwm yn ôl siâp llinell y dant. Mae'r gerau sbardun yn cyfeirio at gerau y mae eu dannedd yn gyfochrog â'r cyfarwyddiadau fertigol a llorweddol.
Mae gerau sbardun yn un o'r gerau mwyaf cyffredin mewn cynhyrchu a defnyddio go iawn. Mae'n anochel bod y gerau'n cael eu difrodi wrth eu defnyddio. Felly, mae angen gwneud gêr newydd sydd yr un fath â'r gwreiddiol. Am amrywiol resymau, ni all cwsmeriaid ddarparu'r gerau syth gofynnol. Er mwyn sicrhau y gellir defnyddio'r cynhyrchion wedi'u prosesu fel arfer, mae angen arolygu a mapio'r gerau yn gywir. Mae'r gwaith arolygu a mapio yn dasg gymhleth. Gan mai ychydig iawn o wybodaeth sydd ar gael am arolygu a mapio gerau sbardun, mae'n anghyfleus ymgynghori â'r lluniadau. Crynhoir y profiad gwaith a'r dulliau o fapio gêr sbardun mewn sawl cynhyrchiad ymarferol trwy weithrediadau ymarferol. Mae'r cyflwyniad fel a ganlyn:
Yn gyntaf, er nad yw paramedrau a dimensiynau gerau sbardun yn llawer, mae system safonol gerau amrywiol yn nodi bod y modwlws neu'r diamedr yn cael ei ddefnyddio fel sail ar gyfer cyfrifo paramedrau a dimensiynau eraill pob rhan. Felly, rhaid i'r gwaith arolygu a mapio wneud pob ymdrech i bennu maint y modwlws neu ddiamedr y cymal yn gywir. Ar yr un pryd, yr ongl bwysedd yw'r paramedr sylfaenol ar gyfer pennu siâp y dant, ac mae'r penderfyniad cywir hefyd yn bwysig.
A siarad yn gyffredinol, mae Japan, yr Almaen, Ffrainc, y Weriniaeth Tsiec, a'r hen Undeb Sofietaidd i gyd yn systemau modiwlaidd. Felly, mae angen i ni ddeall gwlad defnyddio a chynhyrchu’r gêr mesuredig, fel y gallwn ragweld y system safonol a ddefnyddir gan y gêr hon. Gallwch arsylwi proffil dannedd y gêr. Os yw proffil y proffil dannedd yn grwm a bod gwaelod y rhigol dannedd ar siâp arc, gellir ei bennu ymlaen llaw fel system fodiwlaidd. Mae'r ongl pwysau safonol yn 20 gradd yn bennaf. Mae'r Unol Daleithiau a'r Deyrnas Unedig yn defnyddio rheolaeth diamedr ac mae'r ongl bwysau safonol yn 14.5 gradd. Dwy ac 20 gradd. Sylwch fod proffil y dant yn gymharol syth a bod gwaelod y rhigol dannedd yn lletach. Gellir pennu'r arc i ddechrau fel rheolydd diamedr. Yr ongl pwysau yw 14.5 gradd. Gallwch hefyd ddefnyddio hob gêr neu sampl rac safonol i benderfynu a ydyw Yr ongl pwysau cychwynnol, os ydych chi'n gwybod yr amodau uchod, gallwch chi ei fapio mewn gwirionedd:
(1) Dull Dm ar gyfer mesur diamedr cylch y domen
Cyfrif nifer y dannedd gêr Z yn gyntaf, ac yna defnyddiwch y caliper vernier i fesur diamedr Dm y cylch brig dannedd. Os penderfynir bod y gêr yn siâp dant safonol o fodwlws, ei fodwlws:
m = Dm / Z + 2
Os bernir bod y gêr yn broffil dannedd safonol, ei diamedr yw
Dp = 25.4 * (Z + 2) / Dm
Fodd bynnag, dylid nodi, os yw nifer y dannedd gêr yn gyfartal, gellir ei fesur yn uniongyrchol; os yw nifer y dannedd yn od, nid diamedr cylch blaen y dant Dm yw'r maint mesuredig, ond blaen dant un dant i'r dant gyferbyn ar y dant gyferbyn Y pellter D rhwng croestoriad yr wyneb a thop y dant. cylch yn llai na diamedr y cylch top dannedd. Fel arfer, mae'r Dm yn cael ei luosi â'r ffactor cywiro k i gael diamedr cylch uchaf y dant D, hynny yw:
Dm = k * D.
Yn ymarferol, mae diamedr y cylch brig dannedd a gyfrifir gan ddefnyddio cyfernod cywiro k (Tabl 1) diamedr cylch dannedd dannedd od yn rhy fach ar y cyfan, a chyfrifir diamedr y cylch brig dannedd gan ddefnyddio'r cyfernod cywiro k (Tabl 2). ) yn ôl y fformiwla uchod yn fwy Agos at y gwir werth, mae Tabl 2 yn fwy cywir na Thabl 1, ac mae nifer y dannedd yn well, gallwch gyfeirio ato.

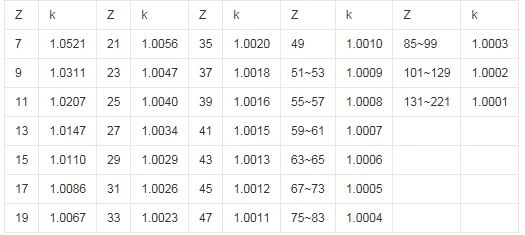

Tabl 1 Ffactor cywiriad k ar gyfer diamedr cylch blaen gêr danheddog

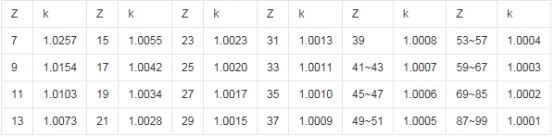

Tabl 2 Cyfernod cywiriad k ar ôl ei gywiro
Os nad yw'r gêr danheddog yn siafft gêr ond bod ganddi dwll, gellir mesur diamedr y twll mewnol d a'r pellter H o'r wal dwll i ben y dant hefyd. Gellir cael diamedr top y dant trwy'r fformiwla ganlynol:
Dm = 2 * H + d
(2) Mesur cyfanswm uchder y dant h
Pan fydd y gêr yn anghyfleus i fesur diamedr y cylch brig dannedd oherwydd y modwlws mawr a'r dannedd, ac ati, gellir mesur cyfanswm uchder h y dannedd i bennu'r modwlws neu'r diamedr. Gellir mesur cyfanswm uchder y dant h yn ôl pin cynffon dyfnder y caliper vernier. Mae offer mesur dyfnder eraill ar gael hefyd, yn dibynnu ar amodau'r safle. Os oes twll yn y gêr, gellir cael cyfanswm uchder y dant h yn anuniongyrchol. Tynnu'r pellter yw cyfanswm uchder y dant h, a chyfrifir y modwlws neu'r traw fel a ganlyn:
m = h / 2f + c Dp = 25.4 * （2f + c） / h
f :: cyfernod uchder dannedd c: cyfernod clirio rheiddiol
gellir dod o hyd i f, c yn nhabl paramedr system safonol gêr [3]
(3) Dull o fesur pellter canol A.
Ni ellir mesur y ddau ddull uchod pan fydd dannedd y gêr yn dod yn finiog, wedi gwisgo'n ddifrifol neu'n rholio. Ar yr adeg hon, gallwn ofyn i'r cwsmer ddarparu pellter canol A y ddau gerau pâr a nifer dannedd y ddau gerau. Mae'r rhain yn hawdd i'w gwneud. Cyfrifwch y modwlws neu'r traw fel a ganlyn:
m = 2 * A / Z1 + Z2 Dp = 25.4 * （Z1 + Z2） / 2 * A
Z1, Z2: nifer dannedd y gêr sy'n cyfateb
Yna cymharir y cymal modwlws neu ddiamedr a gyfrifir gan unrhyw un o'r tri dull â'r cyd-gyfres modwlws neu ddiamedr safonol, pa un bynnag yw'r agosaf.
Yr uchod yw'r dull mapio gêr sbardun a ddefnyddir yn gyffredin mewn gwaith gwirioneddol. Y peth gorau yw defnyddio dau ddull i wirio ei gilydd wrth ei ddefnyddio. Yn y modd hwn, mae'r modwlws neu'r diamedr penderfynol yn fwy cywir. Ar yr adeg hon, mae'r gwaith mapio wedi'i gwblhau yn y bôn. Nodyn Arbennig: Gwneir y dulliau arolygu a mapio uchod o dan yr amod y gallwn bennu neu ymchwilio i'r system safonol a fabwysiadwyd gan y gerau ymlaen llaw. Os yw'r "holl amodau yn anhysbys" o'r gerau, dim ond cyfeirio'r dulliau uchod y gellir eu cyfeirio, ac yna eu barnu'n gynhwysfawr trwy sianeli eraill. Credaf fod y dulliau uchod o arolygu a mapio o gymorth penodol i'm cydweithwyr sydd newydd ddechrau gweithio neu fapio gerau sbardun am y tro cyntaf, ac sy'n werth cyfeirio atynt.
