Deunyddiau Cymhwysol

Deunyddiau ar gyfer modrwyau ac elfennau rholio

Yn gyffredinol, mae'r elfennau rholio dwyn trofwrdd wedi'u gwneud o ddur dwyn cromiwm carbon caled. Gwneir graddau o ddur GCr15 neu GCr15SiMn; mae modrwyau dwyn trofwrdd wedi'u gwneud o ddur wedi'i galedu â wyneb. Pan nad oes gan y defnyddiwr unrhyw ofynion arbennig, defnyddir dur 50Mn yn gyffredinol. Mae amodau defnydd penodol yn dewis brandiau eraill o ddur wedi'i galedu ar yr wyneb, fel 42CrMo, 5CrMnMo ac ati.

Deunydd ar gyfer cawell

Mae gan y daliwr ar gyfer berynnau trofwrdd ffurfiau strwythurol fel mathau bloc annatod, wedi'u segmentu ac ynysu. Mae'r cewyll integrol a segmentiedig wedi'u gwneud o aloi alwminiwm cast 20 # dur neu ZL102. Mae'r math bloc ynysu wedi'i wneud o resin polyamide 1010, aloi alwminiwm cast ZL102, ac ati.

Deunydd ar gyfer selio cylch

Mae deunydd y cylch sêl dwyn cylchdro wedi'i wneud o rwber sy'n gwrthsefyll olew neu rwber nitrile.

Mae cod statws cyflenwi'r deunydd ferrule a'r gwag yn unol â'r tabl. Mae "T" yn y tabl yn nodi bod y ferrule gwag yn cael ei gyflenwi yn y cyflwr quenched a tymer, ac mae "Z" yn nodi bod y ferrule gwag yn cael ei gyflenwi yn y cyflwr normaleiddiedig.

Diamedr cylch canol y corff rholio yw 3150mm, diamedr y bêl yw 75mm, y modwlws gêr yw m = 20mm, y deunydd cylch yw 50Mn, ac mae'r bêl gyswllt pedwar pwynt danheddog fewnol a weithgynhyrchir gan y deunydd gwag yn cael ei normaleiddio.

Deunydd dwyn trofwrdd

Yn gyffredinol, defnyddir 50Mn ar gyfer modrwyau dwyn trofwrdd, ond weithiau defnyddir 42CrMo i ddiwallu anghenion y gwesteiwr mewn cymwysiadau arbennig. Dewisir yr elfen dreigl yn gyffredinol o GCr15SiMn. Mae mathau'r daliwr yn cynnwys gwahanol fathau strwythurol fel math annatod, math wedi'i segmentu, a math bloc ynysu. Mae'r daliwr annatod neu segmentiedig wedi'i wneud o aloi alwminiwm cast 20 # dur neu ZL102. Mae'r daliwr bloc spacer wedi'i wneud o resin polyamide 1010, aloi alwminiwm cast ZL102 neu efydd alwminiwm QA110-3-1.5. Deunydd cylch selio: rwber gwrthsefyll olew, rwber sy'n cynnwys fflworin, rwber nitrile gwrthsefyll olew.

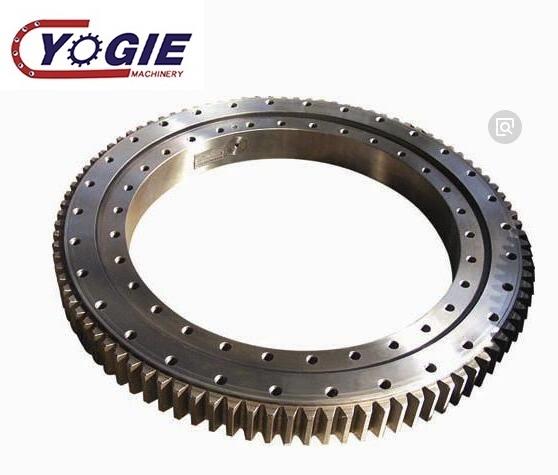

Mae strwythur berynnau trofwrdd yn cael eu defnyddio'n gyffredin mewn Bearings trofwrdd pêl gyswllt pedwar pwynt rhes ddwbl, Bearings trofwrdd cyswllt onglog rhes ddwbl, rholer traws silindrog a Bearings trofwrdd rholer taprog, Bearings trofwrdd rholer silindrog tair rhes, peli Gwahanol ffurfiau strwythurol fel Bearings trofwrdd hybrid colofn. Rhennir y gwahanol fathau o gyfeiriannau uchod yn wahanol fathau, megis math heb ddannedd, math o ddant allanol, a math dannedd mewnol, yn ôl a oes ganddynt ddannedd a gerau

Iro berynnau

Mae'r rhan fwyaf o berynnau trofwrdd yn gweithio o dan amodau llwyth trwm a chyflymder isel. Yn gyffredinol, defnyddir iriad llawn saim i iro'r berynnau i sicrhau canlyniadau boddhaol iawn. Mae saim cyffredin yn cynnwys saim wedi'i seilio ar galsiwm ac iro ar sail lithiwm. Saim, saim wedi'i seilio ar alwminiwm, a saim tymheredd uchel, ac ati, gall defnyddwyr ddewis y saim mwyaf addas yn ôl y sefyllfa benodol.

Selio berynnau

Sêl y dwyn trofwrdd yw atal y saim wedi'i lenwi rhag gollwng ar y naill law, ac atal llwch, amhureddau a dŵr allanol rhag mynd i mewn i'r beryn ac effeithio ar ei weithrediad arferol. Gan fod y Bearings bwrdd cylchdro yn gweithio o dan lwyth trwm a chyflymder isel yn bennaf, mae math sêl y beryn yn mabwysiadu dau strwythur o gylch sêl rwber a sêl labyrinth. Defnyddir y strwythur wedi'i selio â rwber ei hun yn helaeth oherwydd mae ganddo fanteision strwythur syml, ôl troed bach, a pherfformiad selio dibynadwy. Fodd bynnag, ei ddiffygion yw bod y wefus sêl rwber yn hawdd ei heneiddio'n gynnar ac yn colli ei gallu i selio ar dymheredd uchel, felly mae ar dymheredd uchel. Dylid defnyddio morloi labyrinth ar gyfer berynnau trofwrdd sy'n gweithio o dan amodau gwaith.

Beryn trofwrdd rholer cyfun tair rhes (dwyn slewing)

Mae gan y dwyn sleidio rholer tair rhes dair cylch sedd wedi'u gwahanu oddi wrth ei gilydd ar yr ochrau uchaf ac isaf, fel y gellir pennu llwyth pob rhes o rholeri yn gywir, a gall ddwyn llwythi amrywiol ar yr un pryd. Mae'n gallu cario pedwar cynnyrch. Y math mwyaf, gyda dimensiynau mawr siafft a rheiddiol, a strwythur cryf, yn arbennig o addas ar gyfer peiriannau trwm sydd angen diamedrau mwy, fel cloddwyr olwyn bwced, craeniau olwyn, craeniau morol, siglen ladle a chraeniau tryc tunelledd mawr. ymlaen.

Berynnau trofwrdd pêl gyswllt onglog rhes ddwbl (berynnau slewing)

Mae tair ras i'r dwyn slewing pêl foli ddwbl, a rhaid i'r rasffordd gael ei dylunio'n arbennig. Mae gan y dwyn slewing pêl foli ddwbl ddimensiynau echelinol a rheiddiol cymharol fawr a strwythur cadarn, ac mae'n arbennig o addas ar gyfer llwytho a dadlwytho peiriannau fel craeniau twr a chraeniau tryc sydd angen diamedrau canolig neu fwy.

Berynnau trofwrdd rholer wedi'u croesi un rhes (Bearings slewing)

Beryn sleidio rholer croes rhes sengl, sy'n cynnwys dwy ras, strwythur cryno, pwysau ysgafn, cywirdeb gweithgynhyrchu uchel, bwlch cydosod bach, gofynion cywirdeb gosod uchel, trefnir rholeri mewn trefniant traws 1: 1, a gallant gefnogi Llu echelinol, rheiddiol mawr. moment grym a thipio. Fe'i defnyddir yn helaeth mewn codi a chludo, peirianneg peiriannau a chynhyrchion milwrol.

Beryn trofwrdd pêl gyswllt pedwar pwynt rhes sengl (dwyn slewing)

Mae'r dwyn cyswllt pêl pedwar pwynt un rhes sy'n cynnwys dwyn yn cynnwys dwy ras. Mae ganddo strwythur cryno a phwysau ysgafn. Mae'r bêl ddur yn cysylltu â'r rasffordd arc ar bedwar pwynt. Gall ddwyn grym echelinol, grym rheiddiol a moment tipio ar yr un pryd.

siart llif cynhyrchu

Deunydd crai → ffugio → troi → archwilio → triniaeth wres → malu → archwilio → diffodd a thymeru → malu mân → malu mân → archwilio → cydosod → archwilio pacio → pacio   → cludo → cwsmer.

Deunydd dwyn slewing trofwrdd: 50Mn, 42CRMO, GCR15SIMN, 9CR18MO.

Cywirdeb dwyn slewing: Cywirdeb P0, P6, P5, P4, P2 o isel i uchel, bydd y pris hefyd o isel i uchel.
