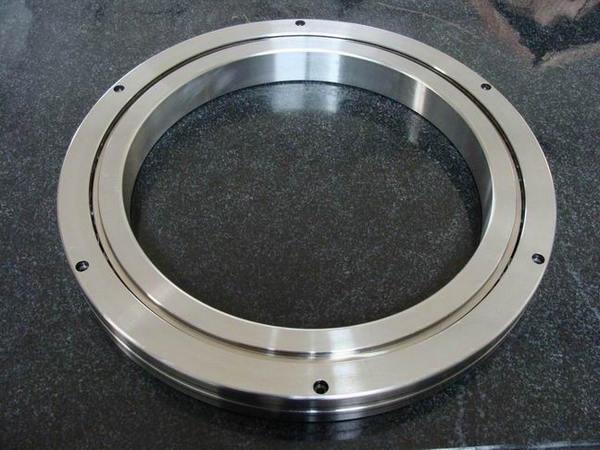

Beryn rholer wedi'i groesi
Mae'r dwyn rholer croesedig yn fath arbennig o dwyn gyda hollti cylch mewnol a chylchdro cylch allanol. Gan fod y cylch mewnol neu gylch allanol wedi'i rannu yn cael ei osod ar y coler rholio croes ar ôl cael ei lwytho i mewn i'r rholer a'r spacer, er mwyn atal gwahanu oddi wrth ei gilydd, mae'r llawdriniaeth yn syml pan osodir y coler rholio croes. Gan fod y rholeri wedi'u trefnu mewn trefniant croes, dim ond un set o goleri rholio croes a all wrthsefyll llwythi i bob cyfeiriad, a chynyddir yr anhyblygrwydd 3 i 4 gwaith o'i gymharu â'r model confensiynol. Ar yr un pryd, gan fod strwythur dwy ran i'r cylch mewnol neu'r cylch allanol sy'n dwyn y rholer croesedig, gellir addasu'r cliriad dwyn, a hyd yn oed os caiff llwyth ei roi ar waith, gellir cael cynnig cylchdro manwl. At hynny, oherwydd ei strwythur arbennig, fe'i defnyddir yn gyffredin fel cyd-dwyn mewn robotiaid diwydiannol.
Cyflwyniad
Trefnir eu rholeri ar ongl sgwâr i'w gilydd ar adegau rhwng yr olwynion mewnol ac allanol. Gallant wrthsefyll llwythi o bob cyfeiriad (fel llwyth echelinol, byrdwn neu fomentwm). Gan fod y rholer mewn cysylltiad llinellol ag arwyneb y trac, mae'r llwyth yn llai tebygol o gael ei anffurfio yn elastig gan y llwyth. Defnyddir y math hwn o dwyn yn eang mewn robotiaid diwydiannol, peiriannau gwaith a chyfleusterau meddygol, lle mae angen anhyblygrwydd uchel, tyndra a chyflymder uchel i sicrhau cywirdeb.
Yn y trawiad traws-rholer, gan fod y rholeri silindrog wedi'u halinio'n fertigol â'i gilydd gan y spacer, gall un rhigolyn rholer wrthsefyll llwythi ym mhob cyfeiriad fel llwyth rheiddiol, llwyth echelinol, a llwyth eiliad. Mae maint y cylchoedd mewnol ac allanol yn cael ei leihau i'r eithaf, ac mae'r math hynod denau yn fach iawn yn agos at y terfyn ac mae ganddo anhyblygrwydd uchel, felly mae'n fwyaf addas ar gyfer y dogn ar y cyd neu'r rhan sy'n cylchdroi o'r robot diwydiannol, y tabl cylchdro o'r ganolfan beiriannu, Defnyddiau fel robotiau sy'n cylchdroi, tablau cylchdro manwl, offer meddygol, medryddion, offer gweithgynhyrchu IC, ac ati.
Defnyddiwch nodweddion
Mae Bearings traws-roller, oherwydd y cylch mewnol neu allanol wedi'i rannu, ynghlwm wrth y rholer a spacer ar ôl gosod y rholer a'r spacer i atal gwahanu oddi wrth ei gilydd, felly wrth osod y coler rholio croes yn syml. Gan fod y rholeri wedi'u trefnu mewn trefniant croes, dim ond un set o goleri rholio croes a all wrthsefyll llwythi i bob cyfeiriad, a chynyddir yr anhyblygrwydd 3 i 4 gwaith o'i gymharu â'r model confensiynol. Ar yr un pryd, gan fod strwythur dwy ran i'r cylch mewnol neu'r cylch allanol sy'n dwyn y rholer croesedig, gellir addasu'r cliriad dwyn, a hyd yn oed os caiff llwyth ei roi ar waith, gellir cael cynnig cylchdro manwl.
1, gyda chywirdeb cylchdro rhagorol
Trefnir strwythur mewnol y berfedd rholio wedi'i groesi ar 90 ° perpendicwlar i'w gilydd gan rholeri, a threfnir gofodwyr neu ofod rhwng y rholeri i atal y rholeri rhag cael eu gogwyddo rhwng y rholeri. Yn ogystal, nid yw ffenomen gyswllt neu ffenomen cloi'r rholer yn digwydd; ar yr un pryd, gan fod y cylchoedd mewnol ac allanol yn strwythurau wedi'u rhannu, gellir addasu'r bwlch, a hyd yn oed os caiff y llwyth ei ddefnyddio, gellir cael cynnig cylchdro manwl iawn.
2, caiff y llawdriniaeth ei symleiddio
Mae'r cylch allanol neu'r cylch mewnol sydd wedi'i rannu'n ddwy ran wedi'i osod gyda'i gilydd ar ôl llwytho'r rholio a'r llwyth, felly mae'r llawdriniaeth yn hawdd iawn i'w gosod.
3. Gwrthsefyll llwythi mawr echelinol a rheiddiol
Gan fod y rholeri wedi'u halinio'n fertigol â'i gilydd gan y gofodwyr ar arwyneb rholio rhigol siâp V o 90 °.
4, arbed llawer o le gosod
Mae maint cylchoedd mewnol ac allanol y rholio rholio croes yn cael ei leihau i'r eithaf. Yn benodol, mae'r strwythur uwch-denau yn faint bach yn agos at y terfyn ac mae ganddo anhyblygrwydd uchel, felly mae'n fwyaf addas ar gyfer cylchdroi'r dogn ar y cyd neu'r gyfran gylchdro o'r robot diwydiannol a'r ganolfan beiriannu. Amrywiaeth eang o gymwysiadau megis tablau gwaith, rhannau cylchdro robot, tablau cylchdro manwl, offer meddygol, offerynnau mesur, ac offer gweithgynhyrchu IC.
5. Gallu cyflym
6. Lleihau hyd siafft a chost peiriannu, mae ehangu thermol yn arwain at amrywiad cyfyngedig mewn geometreg
7. Nylon separator, eiliad isel o inertia, torque cychwyn isel, rhaniad onglog hawdd ei reoli
8. Optimeiddio'r grym cyn-dynhau, mae'r anhyblygrwydd yn uchel, ac mae gan y rholer arweiniol gywirdeb rhedeg uchel.
9. Mae dur carburized yn darparu gwrthiant effaith ardderchog a gwrthiant abrasion arwyneb
10. Syml ond wedi'i iro'n llwyr
Dosbarthiad a chyfres enghreifftiol o berynnau rholer rholer silindr domestig
Math RB (math hollti cylch allanol)
Mae'r model cyfres RB yn fath sylfaenol o berynnau rholer silindrog croes. Mae maint y cylchoedd mewnol ac allanol yn cael eu lleihau i'r lleiaf posibl. Mae'r cylch allanol yn fath hollt, ac mae'r cylch mewnol yn ddyluniad annatod. Mae'n addas ar gyfer rhannau lle mae angen cywirdeb cylchdro cylch mewnol uchel. .
Math RE (math hollt cylch mewnol)
Mae'r model cyfres AG yn fath newydd a gynhyrchwyd gan y cysyniad dylunio math XRB, ac mae ei brif ddimensiynau yr un fath â rhai'r math XRB. Y strwythur yw bod y cylch mewnol yn fath hollt, ac mae'r cylch allanol yn ddyluniad annatod, sy'n addas ar gyfer cyfran sy'n gofyn am gywirdeb cylchdro uchel y cylch allanol.
Math RU (math integredig cylch mewnol ac allanol)
Nid oes angen flange gosod a sylfaen gymorth ar fodelau cyfres RU oherwydd eu bod wedi eu peiriannu. Yn ogystal, gan fod y strwythur cylch mewnol ac allanol integredig gyda'r sedd yn cael ei ddefnyddio, nid yw'r mowntio bron yn cael unrhyw effaith ar y perfformiad, fel y gellir cael cywirdeb cylchdro sefydlog a thorri. Gellir ei ddefnyddio ar gyfer cylchred allanol a chylchdro cylch mewnol.
Math RBC (math hollt cylch allanol)
Mae'r model cyfres RBC (sy'n cyfateb i gyfres IKO CRBC) wedi'i adeiladu gyda chylch allanol sy'n cael ei rannu ac mae'r cylch mewnol yn ddyluniad annatod gyda rholio rholer sy'n cyd-fynd yn llawn â chawell. Mae'n addas ar gyfer rhannau sydd angen cywirdeb cylchdro uchel y cylch mewnol.
Math o CRBH (math annatod o gylchoedd mewnol ac allanol)
Mae cylchoedd mewnol ac allanol y gyfres CRBH oll yn unedol ar gyfer cylchdroi'r cylchoedd allanol a mewnol.
Math RA (rhaniad cylch allanol, math tenau)
Fersiwn cryno yw'r gyfres RA sy'n lleihau trwch cylchoedd mewnol ac allanol y math RB i'r terfyn. Yn addas ar gyfer rhannau sydd angen dyluniad ysgafn, cryno, fel robotiaid a rhannau cylchdro robotig.
Math SX (math hollti cylch allanol)
Mae strwythur model cyfres SX yn debyg i'r gyfres RB. Mae'r cylch allanol yn strwythur dwy ran. Mae'n cael ei gysylltu â thair cylch gwanwyn. Dyluniwyd y cylch mewnol mewn un darn ac mae'n addas ar gyfer mannau lle mae angen cywirdeb cylchdro cylch mewnol.
Math XRU08 (math integredig cylch mewnol ac allanol)
Mae cyfres XSU08 yn debyg i'r gyfres RU. Mae'r cylchoedd mewnol ac allanol wedi eu dyfeisio ar gyfer tyllau mowntio, gan ddileu'r angen am fflans sefydlog a chefnogaeth. Diolch i'r strwythur cylch mewnol ac allanol integredig gyda'r sedd, nid yw'r gosodiad yn cael unrhyw effaith bron ar y perfformiad, felly gellir cael cywirdeb cylchdro sefydlog a thorri. Gellir ei ddefnyddio ar gyfer cylchred allanol a chylchdro cylch mewnol.
Tro cyntaf y bêl yn dwyn pêl onglog
Yn gyffredinol, mae ongl cyswllt cyswllt pêl pêl-onglog yn 60 °. Yn gyffredin, mae byrdwn bêl cyswllt onglog yn byrdwni, yn gyffredinol mae byrdwn dwy-ffordd yn bygwth y bêl. Fe'u defnyddir yn bennaf ar gyfer gwerthydau offer manwl gywir. Yn gyffredinol, cânt eu defnyddio ynghyd â Bearings rholer silindr rhes dwbl i wrthsefyll siafftiau dwyffordd. Mae gan y llwyth fanteision cywirdeb uchel, anhyblygrwydd da, codiad tymheredd isel, cyflymder uchel, cynulliad cyfleus a dadosod.
Ail dwyn pêl ddwfn dwfn
Mae gan bob ferrule o'r adeiledd sy'n dwyn pêl rhigol ddofn drac rhigol parhaus gyda thrawstoriad o tua thraean cylchedd cyhydedd y bêl. Defnyddir Bearings pêl rhigol dwfn yn bennaf i wrthsefyll llwythi rheiddiol a hefyd i wrthsefyll llwythi echelinol penodol. Pan fydd cliriad rheiddiol y rholio treigl yn cynyddu, mae ganddo eiddo sy'n dwyn pêl onglog a gall wrthsefyll y llwyth echelinol bob yn ail gyfeiriad. O'i gymharu â mathau eraill o Bearings o'r un maint, mae gan y math hwn o beryn gyfernod ffrithiant bach, cyfyngiad cyflymder uchel a manylder uchel, sef y math dwyn a ffefrir ar gyfer defnyddwyr. Mae gan y bêl bêl ddwfn strwythur syml ac mae'n hawdd ei defnyddio, ac mae'n fath o dwyn gyda'r swp cynhyrchu mwyaf a'r ystod ymgeisio ehangaf.
Trydydd byrdwn dwyn rholio wedi'i dagu
Gan fod yr elfennau treigl yn y gwthiad yn rholio rholio yn rholeri tost, mae bariau bws treigl y bariau bysiau treigl a'r wasieri ar y strwythur i gyd ar bwynt penodol ar ganol echelinol y dwyn, fel y gall yr arwyneb rholio ffurfio rholio pur ac mae'r cyflymder uchaf yn uchel. Ar gyfer Bearings rholer silindrog silff. Nodweddion: Gall Bearings rholer sy'n lleihau â byrdwn wrthsefyll llwythi echelinol unffordd. Mathau o wifrau rholer wedi'u rholio wedi'u lleihau yw rhif model 90000.
Cyflwyniad i berynnau rholer silindrog wedi'u croesi
Mae Bearings rholer wedi'u croesi yn cynnwys dau brif fath, un yn dwyn rholer silindrog wedi'i groesi a'r llall yn dwyn rholer wedi'i dagu wedi'i groesi; mae gan y rholio rholio croes hanes hir o wneud cais dramor, ond dim ond yn ddiweddar yn Tsieina y mae. Dim ond ers ychydig flynyddoedd y mae wedi cyrraedd gorwel y cyhoedd, ac mae'n cael ei ddefnyddio'n eang oherwydd ei natur benodol a'i ragoriaeth gyda Bearings eraill.
prif nodwedd:
1. Cywirdeb cylchdro ardderchog. Mae strwythur mewnol y rholio rholio wedi'i groesi yn mabwysiadu rholeri 90 ° yn berpendicwlar i'w gilydd (dyma hefyd enw cario rholer). Mae gan y rholer ddigon o ofod neu ofod. Atal y rholeri rholer rhag gogwyddo ei gilydd, gan atal y torch cylchdro yn effeithiol. Mae'r rholio rholer silindrog croes hwn wedi'i gynnwys yn y cyflym a'r hawdd i'w ddefnyddio, yn ogystal, ni fydd ffenomen cyswllt neu gloi o'r rholer; ar yr un pryd, oherwydd bod cylchoedd mewnol ac allanol y rhodyn croes rholer safonol yn adeileddau wedi'u rhannu, gellir addasu'r cliriad hyd yn oed os trwy roi pwysau, gellir cael cynnig cylchdro manwl-gywir.
2. Gweithredu a gosod Mae'r rhaniad symlach safonol traws-rholer wedi'i rannu'n ddwy ran o'r cylch allanol neu'r cylch mewnol. Ar ôl gosod y rholer a'r cadw, fe'u gosodir gyda'i gilydd. Gellir addasu'r bolltau mowntio a'r flange gosod yn fanwl yn ystod y gosodiad. Mae'r cyflwr llwyth delfrydol yn cael ei gyflawni, felly mae'r gosodiad yn syml iawn.
3. Yn effeithio ar lwythi mawr echelinol a rheiddiol. Oherwydd bod y rholeri wedi'u halinio'n fertigol â'i gilydd drwy'r gofodwyr ar yr arwyneb rholio 90 ° V-rhigol, mae'r cynllun hwn yn caniatáu i'r Bearings rholer croesi wrthsefyll llwythi mawr i bob cyfeiriad, fel llwyth rheiddiol, llwyth echelinol a llwyth eiliad.
4. Arbedion sylweddol yn y gofod gosod Mae maint cylchoedd mewnol ac allanol y rholio croes yn cael ei leihau. Yn benodol, mae'r strwythur uwch-denau yn faint bach yn agos at y terfyn ac mae ganddo anhyblygrwydd uchel, felly mae'n fwyaf addas ar gyfer cymalau neu rannau sy'n cylchdroi robotiaid diwydiannol. Defnyddir y tabl cylchdro, y rhan robot sy'n cylchdroi, y tabl cylchdro manwl, yr offeryn meddygol, yr offeryn mesur, a'r ddyfais gweithgynhyrchu IC yn y ganolfan beiriannu yn eang.
Cyflwyniad i Draenio Roller Bearings
Mae cyfres XR o berynnau rholer traws-d ˆwr wedi'u cynllunio i ddarparu cywirdeb cylchdroi uchel ac anystwythder mewn gofod bach, gan arwain at arbedion cost sylweddol. Y math hwn o dwyn yw gosod dwy set o rasys sy'n cario a rholeri ar ongl sgwâr. Mae'r rholeri cyfagos yn wynebu cyfarwyddiadau gyferbyn. Gosodir y gofodwyr rhwng y rholeri a'r rholeri. Mae gan y rholeri hefyd ofod cefnogol. Mae hyn yn caniatáu i ddau hanner y rholer ffitio i mewn i'r un lle. Mae'r ongl a'r geometreg raddedig yn y beryn yn caniatáu i'r rhychwant effeithiol o'r beryn fod sawl gwaith yn fwy na lled gwirioneddol y beryn ei hun.
Mae Bearings Cyfres XR yn addas ar gyfer offer peiriant cyflym megis peiriannau tyllu fertigol a pheiriannau malu fertigol. Mae hefyd yn arbennig o addas ar gyfer llawer o ddyfeisiau gyda gofod cyfyngedig a chywirdeb cylchdro uchel.
Ystod maint
2463.800 mm (4.000 i mewn i 97.000 i mewn)
2819.400 mm (11.000 i mewn i 111.000 i mewn)
Nodweddion dylunio
Mae gan y gyfres XR ddwy res o roleri sy'n raddol ac sy'n cael eu halinio'n fertigol gan spacer ar wyneb hob siâp V o 90 °, a gallant wrthsefyll llwythi ym mhob cyfeiriad megis llwyth rheiddiol a llwyth echelinol. Mae cyswllt llinell ar y llwybr rasio ac adeiladu rholer yn darparu cywirdeb cylchdroi, sefydlogrwydd uchel a mwy o anystwythder gogwydd. Mae'r cynllun y gellir ei addasu, y mae modd ei addasu, yn ymestyn bywyd, yn gwneud y mwyaf o anystwythder ac yn darparu'r rhediad lleiaf posibl. Mae gan y nylon spacer inertia isel a thorri rhedeg bach. Mae'r rhannau wedi'u gwneud o ddur carburized wyneb neu ddur dwyn electroslag cofio gyda gwrthiant effaith dda.
